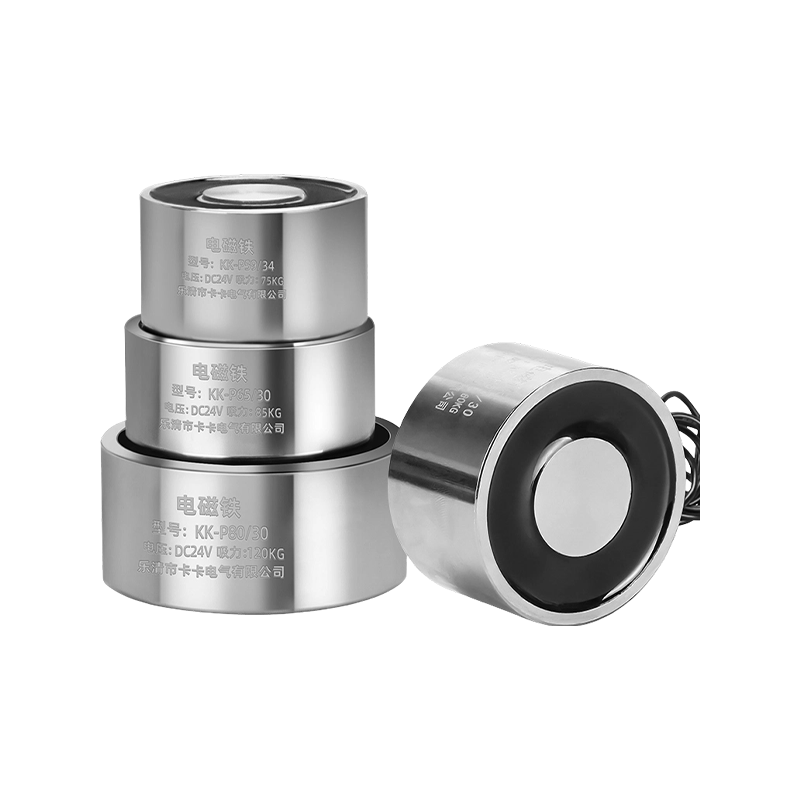

Электромагнит с круговым всасыванием

Круговой электромагнит всасывающего типа - это электромагнитное устройство цилиндрической конструкции, имеющее магнитное поле, распределенное по круглой поверхности, используемой для притяжения. Когда катушка находится под напряжением, она создает мощную электромагнитную силу всасывания для притяжения ферромагнитных заготовок или материалов; при отключении питания магнетизм рассеивается, освобождая прикрепленные предметы. Принцип его работы основан на электромагнитном преобразовании: катушка размещена внутри корпуса из магнитомягкого материала и инкапсулирована в эпоксидную смолу. Такая конструкция наделяет устройство такими характеристиками, как компактный размер, высокая сила всасывания, высокая надежность, полная герметизация и высокая адаптируемость к окружающей среде.
1. Электромагнит всасывающего типа представляет собой одну из специфических разновидностей среди многих типов электромагнитов; его обычно называют "электромагнитным патроном" или "электрическим патроном" (далее вместе именуемым "электрическими патронами"). Электрический патрон функционирует за счет использования токоведущей катушки для создания магнитного поля; используя проводящий материал в качестве среды, он ведет себя как постоянный магнит. Материал сердечника обычно изготавливается из чистого железа или кремнистой стали —материалов, которые легко намагничиваются, но также легко размагничиваются—, что гарантирует присутствие магнетизма только при подаче питания и его исчезновение сразу после отключения.
2. Корпус данного изделия изготовлен из чистого электротехнического железа, что гарантирует отсутствие остаточного магнетизма даже после длительного использования. Катушка катушки изготовлена методом литья под давлением с использованием огнестойкого армированного нейлонового пластика, обеспечивающего превосходные изоляционные свойства, высокую прочность и долговечность при высоких температурах. Сама катушка намотана с использованием эмалированной медной проволоки, соответствующей стандартам.
Мы специализируемся на НИОКР и производстве электромагнитов на протяжении многих лет, и наша продукция сертифицирована по стандарту ISO 9001. Мы предлагаем комплексный комплексный сервис: от проектирования и создания прототипов до массового производства. Мы поддерживаем достаточный запас стандартных спецификаций, в то время как нестандартные индивидуальные заказы имеют короткие сроки выполнения. Перед отправкой с завода каждое изделие проходит строгие испытания на силу всасывания и проверку изоляции для обеспечения стабильного и надежного качества.

Основные преимущества
1. Компактный размер, мощное всасывание
2. Полностью герметичная, водонепроницаемая конструкция
3. Устойчивость к высоким температурам
4. Настраиваемая сила всасывания
5. Удобная установка: на задней стороне присоски имеются предварительно просверленные резьбовые отверстия, что облегчает подключение и надежное крепление к роботизированным манипуляторам, подъемному оборудованию или другим автоматизированным устройствам.

Типичные области применения
Подъем и перемещение: перемещение ферромагнитных материалов, таких как стальные пластины, стальные трубы, железный лом, отливки, чугунные блоки, мелкие компоненты, винты, гайки и т. д.
Оборудование для автоматизации: концевая оснастка для роботизированных рук, роботизированные присоски, обработка материалов на автоматизированных сборочных линиях и сортировочные системы.
Обработка на станках: зажим и позиционирование заготовок для ротационных плоскошлифовальных станков, круглошлифовальных станков и токарных станков.
Подводные операции: извлечение ферромагнитных металлических предметов из воды (обеспечивается полностью герметичной, водонепроницаемой конструкцией).
Особые условия эксплуатации: Высокотемпературные среды.

Применимая среда
Избегайте длительного воздействия высокотемпературных железных предметов.
Во время работы агрегат выделяет тепло, что позволяет ему рассеивать тепло естественным путем.
При работе в условиях высоких температур необходимо использовать внешние охлаждающие устройства (например, водяное охлаждение, воздушное охлаждение) (водяное охлаждение требует дополнительной гидроизоляционной защиты). Внутренняя температура агрегата должна поддерживаться ниже 130°C.
Для использования на открытом воздухе, под водой или в сложных условиях свяжитесь с нашей компанией, чтобы обсудить конкретные требования; доступны индивидуальные решения.
Предотвращайте удары всасывающей поверхности о твердые предметы с острыми краями. Если поверхность всасывания становится неровной или поврежденной, сила всасывания уменьшается, что снижает эффективность адсорбции.

Инструкции по установке и использованию
1.  Электрическая присоска работает от источника постоянного тока. Распространенные напряжения включают постоянный ток 5 В, 6 В, 12 В и 24 В; версии переменного тока 220 В доступны по индивидуальному заказу. Пожалуйста, соблюдайте характеристики напряжения, указанные на этикетке продукта (возможна настройка в соответствии со специальными техническими требованиями).
2.  Схема электропроводки: (Примечание: метод электропроводки неполярный; нет различия между положительными и отрицательными клеммами).
3.  В пределах номинального диапазона напряжений силу всасывания можно регулировать, изменяя уровень напряжения (соотношение прямо пропорционально).
4.  Закрепите устройство на месте, закрепив винты через резьбовые отверстия, расположенные на задней стороне присоски.

Меры предосторожности Внимание:
Для достижения максимальной силы всасывания во время работы электромагнитный патрон должен отвечать следующим условиям
1. Поднимаемый объект должен состоять из материала с хорошей магнитной проницаемостью.
2. Источник питания должен использоваться правильно, а напряжение должно быть стабильным.
3. Поверхность поднимаемого объекта должна быть предельно ровной и чистой.
4. Площадь контакта между поднимаемым объектом и патроном должна быть больше или равна площади всасывающей поверхности патрона (т.е. максимальному наружному диаметру патрона).
5. Для достижения номинальной силы всасывания поднимаемый объект должен иметь толщину более 8 мм; по мере уменьшения толщины сила всасывания также будет уменьшаться.
6. Между патроном и поднимаемым предметом не должно быть зазора или промежуточного предмета. Несоблюдение любого из вышеперечисленных условий приведет к снижению силы всасывания, что не позволит устройству достичь максимальной силы всасывания, указанной на электромагнитном патроне.
