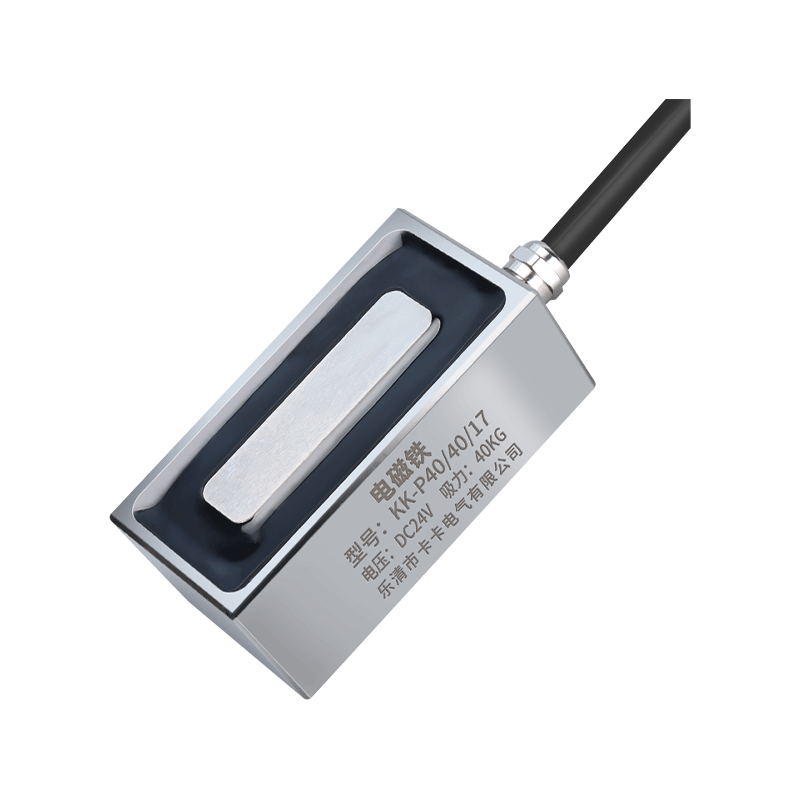

Квадратный всасывающий электромагнит

Квадратный всасывающий электромагнит (также известный как прямоугольный всасывающий магнит или прямоугольный электромагнитный патрон) относится к электромагнитному устройству, имеющему кубовидную или кубическую структуру, в котором магнитное поле распределено по прямоугольной контактной поверхности. В отличие от точечно-концентрированного магнитного поля круглого всасывающего магнита, магнитное поле квадратного всасывающего магнита распределено по прямоугольной плоскости; это позволяет магнитному полю равномерно проникать в нижнюю часть заготовки, что делает его особенно подходящим для подъема пластин большой площади, длинных полосообразных заготовок, а также отливок и литых деталей с неровными поверхностями.
1. Электромагнит всасывающего типа представляет собой особую категорию среди различных типов электромагнитов, обычно называемых "электромагнитным патроном" или "электрическим патроном" (далее вместе именуемыми "электрическими патронами"). Электрический патрон функционирует за счет использования токоведущей катушки для создания магнитного поля; используя в качестве среды проводящий материал, он наделяет устройство магнитными свойствами, аналогичными свойствам постоянного магнита. Материал сердечника обычно изготавливается из чистого железа или кремниевой стали —материалов, которые легко намагничиваются, но столь же легко размагничиваются—, что гарантирует, что устройство проявляет магнетизм только под напряжением и теряет его сразу после отключения питания.
2. Корпус данного изделия изготовлен из чистого электротехнического железа, что гарантирует отсутствие остаточного магнетизма после длительного использования. Катушка катушки изготовлена методом литья под давлением с использованием огнестойкого армированного нейлонового пластика, обеспечивающего превосходные изоляционные свойства, высокую прочность и долговечность при высоких температурах. Сама катушка намотана с использованием медной эмалированной проволоки, соответствующей стандарту (GB).
Мы специализируемся на НИОКР и производстве электромагнитов на протяжении многих лет, и наша продукция сертифицирована по стандарту ISO9001. Мы предлагаем комплексный комплексный сервис: от проектирования и создания прототипов до массового производства. Наша технология плотной решетки для квадратных магнитных полюсов обеспечивает равномерную адсорбцию и стабильный зажим. Перед тем как покинуть завод, каждое изделие проходит строгие испытания на силу всасывания и проверки изоляции, чтобы гарантировать стабильное и надежное качество.

Основные преимущества
1. Прямоугольное распределение магнитного поля: обеспечивает равномерную адсорбцию на больших площадях поверхности.
2. Однопозиционный зажим: позволяет обрабатывать пять сторон заготовки за одну операцию зажима.
3. Полностью герметичная, водонепроницаемая конструкция: как поверхность изделия, так и выходное отверстие кабеля обработаны эпоксидной заливкой, что позволяет устройству нормально функционировать при погружении в воду. Он подходит для использования во влажных условиях и подводных работах, а также часто применяется для подъема металлических предметов из воды.
4. Мощное и стабильное всасывание:
Электропостоянная магнитная технология обеспечивает стабильное всасывание без термической деформации, гарантируя точное и надежное позиционирование заготовки на протяжении всего процесса обработки.
5. Энергоэффективность и экологичность—Отсутствие выработки тепла:
Квадратный магнитный патрон генерирует магнитную силу с использованием высокоэнергетических магнитных материалов; он работает без ограничений по времени, не потребляет энергию и не выделяет тепла, что делает его экологически чистым и простым в эксплуатации.

Применимая среда
Избегайте длительного контакта с высокотемпературными железными предметами:
Во время работы агрегат выделяет тепло, что позволяет ему рассеивать тепло естественным путем.
При работе в условиях высоких температур необходимо использовать вспомогательные охлаждающие устройства (например, водяное охлаждение, воздушное охлаждение). (Примечание: Водяное охлаждение требует соответствующей гидроизоляционной защиты.) Внутренняя температура агрегата должна поддерживаться ниже 130°C.
Для использования на открытом воздухе, под водой или в сложных условиях свяжитесь с нашей компанией, чтобы уточнить ваши требования; доступны индивидуальные решения.
Предотвратите столкновение всасывающей поверхности с твердыми предметами с острыми краями. Любая деформация (неравномерность) всасывающей поверхности приведет к снижению силы всасывания и ухудшению адсорбционных характеристик.

Установка и использование
1. Электромагнитный патрон работает от источника постоянного тока. Обычные рабочие напряжения включают постоянное напряжение 5 В, 6 В, 12 В и 24 В; версии переменного тока 220 В доступны по индивидуальному заказу. Всегда соблюдайте характеристики напряжения, указанные на этикетке продукта. (Возможна настройка под особые требования после предоставления технических параметров.)
2. Схема электропроводки: (Примечание: метод электропроводки неполярный; нет различия между положительными и отрицательными клеммами.)
3. В пределах номинального диапазона напряжений силу всасывания можно регулировать путем изменения приложенного напряжения (прямо пропорциональная зависимость).
4. Закрепите устройство на месте, используя резьбовые монтажные отверстия, расположенные на задней панели.

Вопросы, требующие внимания
Для достижения максимальной номинальной силы всасывания электромагнитный патрон должен работать в следующих условиях:
1. Поднимаемый объект (заготовка) должен быть изготовлен из материала с превосходной магнитной проницаемостью.
2. Источник питания и рабочее напряжение должны использоваться правильно и в соответствии со спецификациями.
3. Контактная поверхность поднимаемого объекта должна быть предельно плоской и чистой.
4. Площадь контакта между поднимаемым объектом и патроном должна быть равна или превышать площадь всасывающей поверхности патрона (т.е. максимальный наружный диаметр патрона).
5. Для достижения номинальной силы всасывания поднимаемый объект должен иметь толщину не менее 8 мм. Если толщина меньше 8 мм, результирующая сила всасывания уменьшится.
6. Между патроном и поднимаемым объектом не должно быть абсолютно никакого зазора или промежуточного материала. Несоблюдение любого из вышеперечисленных условий приведет к снижению силы всасывания, что не позволит устройству достичь максимальной всасывающей способности, указанной на этикетке продукта.
