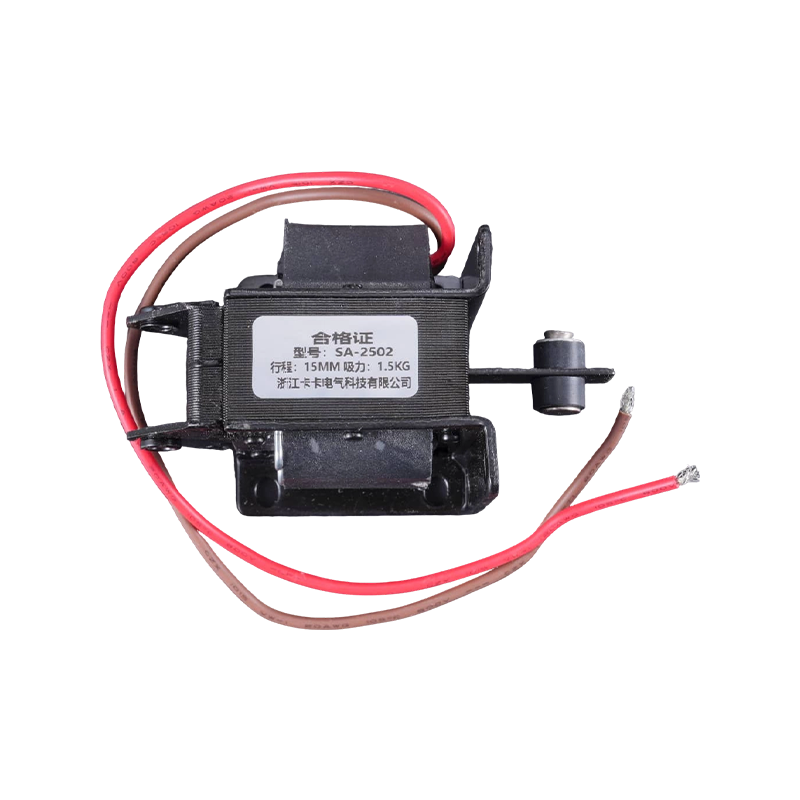

Тяговый электромагнит

Тяговый электромагнит — это электромагнитный привод, использующий принцип электромагнитной индукции для преобразования электрической энергии в линейное возвратно-поступательное механическое движение. Когда катушка находится под напряжением, она генерирует электромагнитное поле, которое заставляет якорь (подвижный сердечник) двигаться к неподвижному сердечнику; через шатун это движение приводит в действие внешний механизм для выполнения тянущего или толкающего действия. При отключении питания возвратная пружина или сила тяжести заставляют якорь вернуться в исходное положение. Эти продукты широко используются для дистанционного оперативного управления таким оборудованием, как приспособления для станков, автоматизированные производственные линии, упаковочное оборудование и системы обработки материалов.

Конструкция сердечника тягового электромагнита состоит из катушки, ярма (неподвижного сердечника), якоря (подвижного сердечника), возвратной пружины и внешнего корпуса. При подаче питания катушка генерирует магнитное поле; образующиеся линии магнитного потока пересекают магнитную цепь, изготовленную из высокопроницаемых материалов, оказывая силу притяжения на якорь и перемещая его к неподвижному сердечнику. Начальная сила, создаваемая тяговым электромагнитом, минимальна в момент приложения мощности (в точке максимального хода); по мере уменьшения расстояния хода сила постепенно увеличивается, достигая максимальной величины, как только якорь полностью соприкасается с неподвижным сердечником (при нулевом ходе). При отключении питания возвратная пружина возвращает якорь в исходное положение, тем самым завершая один рабочий цикл.
Материалы сердечника: Катушки намотаны с использованием проволоки, эмалированной чистой медью, обеспечивающей превосходную проводимость и температурную стойкость, достигающую класса F (155°C). Железный сердечник изготовлен из ламинированных листов высокопроницаемой кремнистой стали или чистого электрического железа для минимизации потерь вихревых токов. В направляющем канале якоря используются износостойкие материалы, обеспечивающие плавное и беспрепятственное движение.
Обработка изоляции: рулоны проходят двухпроцессную обработку, включающую вакуумную пропитку с последующей инкапсуляцией эпоксидной смолой; это создает полностью герметичный блок, который является одновременно водонепроницаемым и влагонепроницаемым.
Конструктивная конструкция: конструкция, имеющая бронированную соленоидную/оболочечную конструкцию, включает сегментированное магнитное кольцо для эффективного снижения потерь вихревых токов и снижения вибрационного шума в электромагнитах переменного тока.
Контроль качества: Каждая производственная партия проходит тщательное 100% тестирование, включая испытания на силу всасывания, испытания на сопротивление изоляции и испытания на повышение температуры. Для обеспечения абсолютной электробезопасности также проводятся испытания на диэлектрическую прочность (выдерживаемое напряжение).
Услуги по настройке: такие параметры, как длина хода, сила всасывания, рабочее напряжение, рабочий цикл, ориентация монтажа (вертикальная/горизонтальная) и конфигурация конца вала, могут быть полностью настроены в соответствии с конкретными требованиями.

Основные преимущества
1. Быстрое реагирование, надежная работа: тяговый электромагнит имеет время втягивания ≤0,2 секунды и быструю реакцию отпускания, эффективно удовлетворяя высокочастотные требования автоматизированного оборудования к запуску-остановке. Высококачественные модели могут достигать рабочей частоты до 1500 циклов в час.
2. Переменная сила всасывания (зависит от хода): характеристики силы всасывания тягового электромагнита обратно пропорциональны расстоянию хода —сила всасывания минимальна в исходном положении максимального хода и достигает максимального значения после полного втягивания якоря. Эта характеристика обеспечивает ускорение при низкой нагрузке во время запуска и удержание при высокой нагрузке после установки якоря, что делает его особенно подходящим для применений, требующих "быстрого запуска и надежной блокировки"
3. Герметичные, водонепроницаемые змеевики; Высокая экологическая адаптируемость: благодаря использованию технологии вакуумной эпоксидной инкапсуляции змеевиков устройство достигает полностью герметичного состояния с высоким рейтингом защиты IP, обеспечивая превосходную устойчивость к воде, пыли и влаге. Подходит для эксплуатации в суровых условиях, в том числе во влажных и пыльных.
4. Характеристики нескольких напряжений; Глобальная совместимость: рабочие напряжения находятся в широком диапазоне от постоянного тока 24 В до переменного тока 380 В. Устройства поддерживают частоты питания 50 Гц и 60 Гц, что обеспечивает совместимость со стандартами электроснабжения в разных регионах мира.
5. Долговечная конструкция; Низкие затраты на техническое обслуживание: высококачественные модели могут похвастаться механическим сроком службы, превышающим 1 миллион рабочих циклов. Благодаря использованию высокоизносостойких подшипников и высококачественных рулонных материалов агрегаты обеспечивают работу без технического обслуживания.
6. Технология моделирования переменного тока и защита от перегрузки:
Тяговый электромагнит, имитирующий переменный ток, использует механизм электромагнита постоянного тока для моделирования рабочих кривых переменного тока. Эта конструкция сочетает в себе преимущества электромагнитов постоянного тока —в частности, стабильную работу и бесшумную работу—, сохраняя при этом ключевые преимущества электромагнитов переменного тока: высокую силу тяги и простоту управления. В случае заклинивания якоря интеллектуальный модуль автоматически переключает режим работы, чтобы предотвратить перегорание катушки.

Гарантия профессионального обслуживания
Бесплатная консультация по выбору: предоставьте свои конкретные требования относительно силы тяги, длины хода, рабочего цикла, напряжения питания и доступного места для установки; мы предоставим вам точную рекомендацию по продукту или индивидуальное решение.
Поддерживаемые образцы испытаний: мы предлагаем образцы (5–10 единиц) для испытаний, чтобы убедиться, что сила всасывания и рабочее движение соответствуют вашим конкретным потребностям применения.
Достаточный запас стандартных моделей: мы поддерживаем достаточный запас стандартных спецификаций; заказы небольшими партиями могут быть отправлены в тот же день.
Срок выполнения индивидуальных заказов: нестандартные индивидуальные заказы обычно выполняются в течение 7–15 дней.
Предоставлено руководство по выбору: мы предлагаем подробное руководство по выбору тяговых электромагнитов, рекомендуя конкретные модели на основе длины хода, силы всасывания и требований к рабочему циклу.
