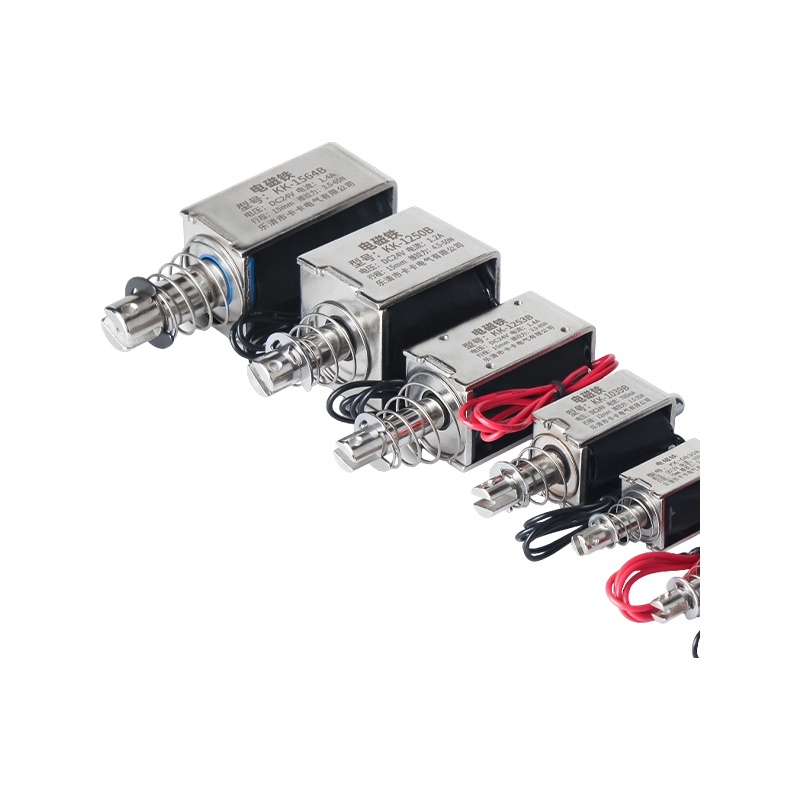

Электромагнит «тяни-толкай»

Электромагнит двухтактного типа (также известный как соленоид двухтактного типа или линейный электромагнит) — это электромагнитное устройство, преобразующее электрическую энергию в линейное возвратно-поступательное механическое движение. Когда катушка находится под напряжением, она генерирует электромагнитное поле, которое заставляет подвижный сердечник (плунжер) перемещаться в осевом направлении, тем самым выполняя толкающее или тянущее действие; при отключении питания возвратная пружина или внешняя сила возвращают сердечник в исходное положение. Его конструкция в основном состоит из таких компонентов, как катушка, подвижный сердечник, неподвижный сердечник, корпус и возвратная пружина.
Благодаря своей компактной конструкции, чувствительной работе, быстрому реагированию и простоте управления двухтактный электромагнит широко используется в таких областях, как оборудование автоматизации, механизмы блокировки безопасности, медицинские устройства и промышленное оборудование; он служит идеальным приводом для реализации систем дистанционного, централизованного и автоматизированного управления.

Принцип работы
Двухтактный электромагнит работает по принципу электромагнитной индукции: катушка намотана вокруг сердечника из высокопроницаемого магнитного материала; при подаче питания катушка создает магнитное поле, которое оказывает силу притяжения на движущийся сердечник, перемещая его к неподвижному сердечнику. Выбрав соответствующую конфигурацию крепления —используя вал со стороны болтового крепления для создания толкающего действия или используя вал со стороны якоря для создания тянущего действия—, можно добиться обоих типов движения. При отключении питания магнитное поле рассеивается, а возвратная пружина возвращает подвижный сердечник в исходное положение, тем самым завершая полный рабочий цикл.
1. Электромагнит «тяни-толкай» является одним из многих типов соленоидов; его часто называют электромагнитом «сквозного типа» или «ударного типа», хотя в настоящем документе его совместно именуют «электромагнитом «тяни-толкай» Его работа основана на том, что катушка под напряжением генерирует магнитное поле для передачи кинетической энергии плунжеру, перемещая его наружу. Компоненты сердечника изготовлены из чистого железа или кремнистой стали —материалы, выбранные за их высокую магнитную проницаемость (легкость намагничивания) и свойства быстрого размагничивания—, что гарантирует, что плунжер выдвигается и намагничивается только при подаче питания, а его кинетическая сила и магнетизм рассеиваются сразу после отключения питания.
2. Корпус изделия изготовлен из чистого электротехнического железа, а катушка катушки отлита под давлением с использованием огнестойкого армированного нейлонового пластика, обеспечивающего превосходные изоляционные свойства, огнестойкость и долговечность при высоких температурах. Сама катушка намотана с использованием эмалированной медной проволоки, соответствующей национальным стандартам.
Мы специализируемся на НИОКР и производстве электромагнитов на протяжении многих лет, а наша продукция сертифицирована по системе менеджмента качества ISO9001. Мы предлагаем комплексные услуги: от проектирования и создания прототипов до массового производства. Вся наша линейка продукции включает катушки из чистой меди и высокопроницаемые магнитные материалы, обеспечивающие стабильную силу всасывания и быстрое время отклика. Перед тем как покинуть завод, каждое изделие проходит строгие испытания на силу всасывания и проверки изоляции, чтобы гарантировать стабильное и надежное качество.

Основные преимущества
1. Выбираемые режимы «тяни/толкай»; гибкая установка: один электромагнитный блок может функционировать как устройство толкающего или тянущего типа; пользователям просто нужно выбрать подходящий конец вала в зависимости от требуемого направления установки, тем самым удовлетворяя широкий спектр механических структурных требований.
2. Быстрое реагирование; Высокая рабочая частота: наши двухтактные электромагниты выполняют движения с четкой точностью и скоростью; время срабатывания может достигать 0,10 секунды, а время сброса - менее 0,05 секунды. Благодаря рабочей частоте, достигающей 3600–3800 циклов в час, эти устройства эффективно отвечают требованиям высокоскоростных систем автоматизации.
3. Мощная сила; регулируемый ход: наши миниатюрные модели создают всасывающую силу от нескольких килограммов до десятков килограммов, в то время как наши модели с длинным ходом могут создавать осевую силу, превышающую 300 килограммов. Длина хода полностью настраивается —от нескольких миллиметров до более 60 миллиметров—, что позволяет оптимизировать работу: более короткие ходы обеспечивают большую силу и более быстрое время отклика, в то время как более длинные ходы идеально подходят для приложений, требующих работы на больших расстояниях.
4. Доступно несколько рабочих циклов: в зависимости от конкретных условий эксплуатации пользователи могут выбирать между прерывистым или непрерывным режимами электропитания. Агрегаты рассчитаны на поддержание непрерывной мощности без перегрева и выгорания.
5. Комплексные характеристики напряжения: доступен полный спектр вариантов напряжения, отвечающих различным требованиям применения.
6. Длительный срок службы; Высокая надежность: наши стандартные модели могут похвастаться механическим сроком службы, превышающим 2 миллиона циклов. Благодаря использованию высокоизносостойких подшипников и высококачественных рулонных материалов эти агрегаты обеспечивают работу без технического обслуживания.

Важные соображения / Вопросы, требующие внимания
Для достижения максимальных значений тяги и силы всасывания во время работы необходимо использовать двухтактный электромагнит в соответствии со следующими условиями:
1. Режим работы электромагнита:
При подаче питания подвижный сердечник втягивается в катушку, создавая силу тяги/притягивания. При отключении питания усилие рассеивается, и подвижный сердечник автоматически возвращается в исходное положение посредством сброса с помощью пружины.
2. Продолжительность питания электромагнита:
Подача питания на электромагнит приводит к выделению им тепла, поэтому он не подходит для непрерывного, длительного питания (продолжительность одного цикла подачи питания должна быть менее 30 секунд). Агрегат предназначен для периодической работы, включающей чередующиеся циклы включения и выключения питания. Подача непрерывной мощности в течение длительного периода —а не циклами— функционально эквивалентна возникновению короткого замыкания.
3. Правильный выбор источника питания:
В качестве источника питания рекомендуется использовать импульсный источник питания, трансформатор или литий-ионную батарею большой емкости. Обратите внимание: не пытайтесь питать это устройство с помощью небольших литиевых батарей, сухих элементов, USB-портов, блоков питания, микроконтроллеров или печатных плат. Этих источников питания, как правило, недостаточно для питания устройства; из-за высоких требований к мощности электромагнита эти источники не смогут справиться с нагрузкой после подключения, что сделает устройство полностью неработоспособным.
