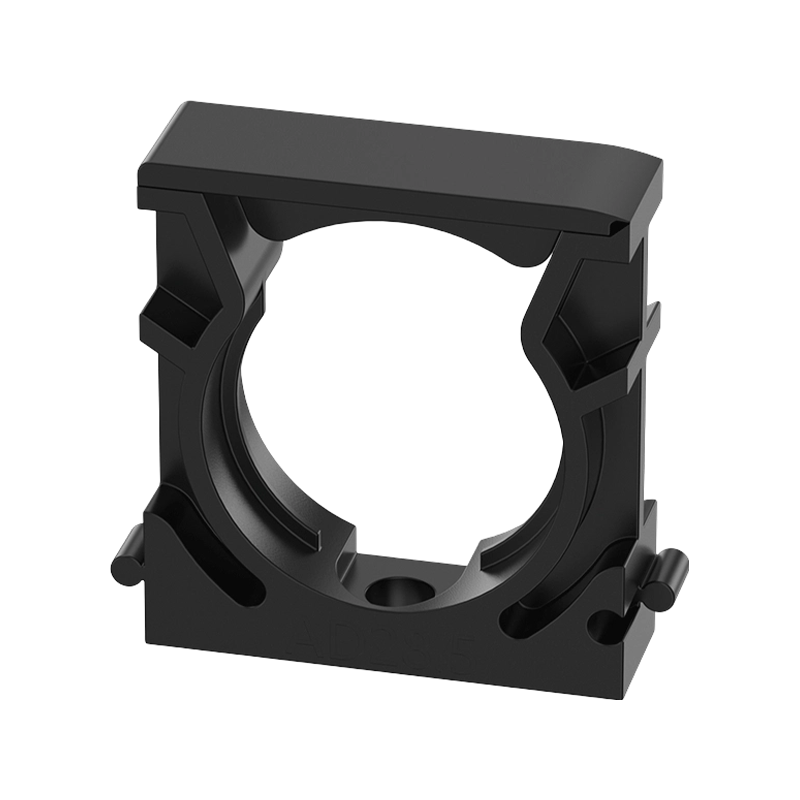

Интегральный кронштейн для гофрированной трубы

Производственный процесс
Материал корпуса: литье под давлением из огнестойкого‑нейлона PA66, ударопрочного‑, антивозрастного‑ и устойчивого к ультрафиолетовому излучению‑.
Интегральная конструкция: цельное литье под давлением без швов. Внутренняя стенка имеет установочные пазы или полу‑круглые прорези, которые соответствуют внешнему профилю гофрированной трубки, обеспечивая плотное сцепление с трубкой.
Способ крепления: В основании кронштейна предварительно‑просверлены монтажные отверстия (обычно одно или два отверстия) для крепления кронштейна к оборудованию, стенам, кабельным лоткам или корпусам с помощью винтов, болтов или кабельных стяжек.
Методы установки: Встроенные кронштейны обычно используют один из двух подходов:
Тип Slide‑on: кронштейн надевается на трубку с конца, подходит для новых электромонтажных работ.
Тип Snap‑in: трубка радиально вдавливается в паз с помощью упругой деформации кронштейна в отверстии (в некоторых конструкциях); кронштейн автоматически защелкивается, фиксируя трубку на месте.
Требования к сборке: Внутренний диаметр кронштейна плотно прилегает к внешнему диаметру гофрированной трубки с зазором ≤0,2 мм для предотвращения осевого скольжения. Типы Snap‑in должны обеспечивать достаточную силу фиксации, чтобы избежать ослабления под действием вибрации.
Дополнительные функции: некоторые модели оснащены резиновой прокладкой или силиконовой подкладкой для гашения вибрации или увеличения трения.

Сценарии применения
Длительная‑ фиксация гофрированных трубок внутри кабельных лотков, особенно в промышленных условиях с высокой вибрацией
Постоянная прокладка и крепление гофрированных труб внутри оборудования автоматизации
Крепление гофрированных трубок внутри шкафов и блоков управления, где не требуется дополнительная регулировка после установки
Вертикальное крепление гофрированных трубок внутри столбов наружного освещения (монтаж с возможностью надвижки‑на)
Долгосрочная‑фиксация гофрированных трубок вдоль опорных балок в фотоэлектрических батареях
Надежная поддержка прокладки гофрированных труб внутри железнодорожных транзитных транспортных средств

Поля приложения
Электротехника: Постоянное крепление гофрированных трубок в кабельных лотках, распределительных шкафах и блоках управления
Механическое производство: долгосрочная‑ поддержка гофрированных труб на станках с ЧПУ, автоматизированных сборочных линиях и роботизированных кабельных жгутах
Возобновляемая энергия: крепление гофрированных труб внутри солнечных электростанций и ветряных турбин
Железнодорожный транспорт: поддержка внутренних труб в подвижном составе и сигнальном оборудовании
Телекоммуникации: Крепление гофрированных трубок в кабельных лотках на базовых станциях и в центрах обработки данных
Электрика здания: постоянная поддержка гофрированных труб после их выхода из встроенных трубопроводов со стен
